Przewód powietrzno-spalinowy jest jednym z tych elementów kominka gazowego, których na gotowej wizualizacji właściwie nie widać. I właśnie dlatego łatwo o nim zapomnieć.
Na renderingu widzimy piękną szybę, płomień, zabudowę i idealnie czystą ścianę. Nie widać natomiast tego, co znajduje się za nią – przewodu doprowadzającego powietrze do spalania i odprowadzającego spaliny.
Dopóki projektant nie zacznie analizować przekroju budynku i dokumentacji konkretnego urządzenia, problem może wydawać się odległy. Na budowie okazuje się jednak, że przewód musi gdzieś przejść, trzeba znaleźć dla niego odpowiednią trasę, a po drodze może pojawić się konstrukcja dachu, strop, komin, instalacja wentylacyjna albo inne ograniczenie.
Dlatego przewód powietrzno-spalinowy powinien być zaplanowany razem z kominkiem, a nie dopiero po jego wyborze i wykonaniu zabudowy.
Nie ma przy tym jednego uniwersalnego sposobu prowadzenia takiego przewodu. Rozwiązanie zależy od konkretnego urządzenia, systemu powietrzno-spalinowego, projektu budynku oraz wymagań producenta.
Dla architekta najważniejsze jest więc nie zapamiętanie jednej „dobrej” trasy, ale wiedza, jakie pytania trzeba zadać odpowiednio wcześnie.
Co właściwie robi przewód powietrzno-spalinowy?
W przypadku kominka gazowego z zamkniętą komorą spalania system powietrzno-spalinowy odpowiada za dwa podstawowe procesy.
Jednym przewodem lub jednym zespołem przewodów doprowadzane jest powietrze potrzebne do spalania, a drugą drogą odprowadzane są spaliny powstające podczas pracy urządzenia.
W praktyce stosowane są rozwiązania współosiowe oraz inne konfiguracje przewidziane przez producenta konkretnego kominka.
Dla projektanta istotne jest przede wszystkim to, że układ ten łączy kominek z zewnętrzną częścią budynku.
Oznacza to, że lokalizacja kominka wpływa na przebieg instalacji, a przebieg instalacji może z kolei ograniczać możliwości lokalizacji urządzenia.
To zależność, którą najlepiej uwzględnić już na początku projektu.
Najpierw konkretny kominek, potem przewód
Nie warto zaczynać projektowania od pytania:
„Jaki przewód zastosujemy?”
Najpierw trzeba wiedzieć, jakie urządzenie będzie instalowane.
Poszczególne modele mogą różnić się między sobą:
- wymaganym systemem odprowadzania spalin,
- średnicą przewodów,
- dopuszczalną długością instalacji,
- sposobem prowadzenia przewodu,
- dopuszczalną liczbą kolan i zmian kierunku,
- wymaganiami dotyczącymi zakończenia instalacji,
- wymaganiami dotyczącymi materiałów i elementów systemowych.
Dlatego dokumentacja konkretnego urządzenia powinna być punktem wyjścia do dalszego projektowania.
To dokładnie ten sam powód, dla którego nie warto ustalać wymiarów zabudowy „na oko”. Najpierw trzeba znać urządzenie, a dopiero później projektować otwór i jego otoczenie.
Więcej na ten temat: Jakie wymiary powinien mieć otwór na kominek gazowy?
Najważniejsza zasada: nie projektuj przewodu po fakcie
Przewód powietrzno-spalinowy jest znacznie łatwiej zaplanować na etapie projektu niż zmienić jego przebieg na gotowym budynku.
Jeżeli kominek został ustawiony w określonym miejscu ze względu na aranżację salonu, ale nie sprawdzono wcześniej możliwości poprowadzenia przewodu, późniejsze rozwiązanie może wymagać kompromisów.
Może się okazać, że trzeba:
- zwiększyć wysokość zabudowy,
- obniżyć fragment sufitu,
- zmienić trasę przewodu,
- ominąć element konstrukcyjny,
- zmienić lokalizację kominka,
- zmodyfikować projekt dachu,
- przesunąć inne instalacje.
W prostym budynku może to być drobna korekta. W skomplikowanym projekcie potrafi uruchomić całą serię kolejnych zmian.
Dlatego przewód powinien pojawić się na rysunku zanim zostanie zamknięta architektura zabudowy.
Gdzie można poprowadzić przewód?
Możliwości zależą od konkretnego systemu i urządzenia, dlatego nie należy przyjmować jednej trasy jako uniwersalnej.
W zależności od rozwiązania przewód może być prowadzony na przykład:
- przez ścianę zewnętrzną,
- pionowo przez dach,
- przez przestrzeń techniczną budynku,
- w szachcie instalacyjnym,
- w odpowiednio zaprojektowanej zabudowie.
Każda z tych możliwości ma inne konsekwencje architektoniczne.
Przejście przez ścianę
Może być atrakcyjne z punktu widzenia prostoty instalacji, ale lokalizacja kominka musi wtedy pozostawać w logicznym związku ze ścianą zewnętrzną i wymaganiami dotyczącymi zakończenia przewodu.
Prowadzenie pionowe
Daje często większą swobodę w lokalizacji kominka wewnątrz budynku, ale wymaga znalezienia odpowiedniej przestrzeni w stropach, na poddaszu lub w konstrukcji dachu.
Szacht instalacyjny
Może być dobrym rozwiązaniem w bardziej złożonych budynkach, ale powinien zostać przewidziany już w projekcie.
Nie należy zakładać, że przewód będzie można później „schować gdzieś w suficie”.
Długość przewodu ma znaczenie
Jednym z powodów, dla których trasa przewodu powinna być zaplanowana przed wyborem ostatecznej lokalizacji kominka, są ograniczenia wynikające z konkretnego systemu.
Producent może określać maksymalną dopuszczalną długość przewodu oraz sposób uwzględniania zmian kierunku.
W praktyce oznacza to, że nie każdą trasę można poprowadzić dowolnie.
Przewód biegnący niemal pionowo od urządzenia do dachu może być rozwiązaniem odpowiednim dla konkretnego modelu. Inny kominek może mieć zupełnie inne możliwości instalacyjne.
Dlatego nie należy przenosić parametrów jednego urządzenia na inne, nawet jeśli wizualnie oba modele są do siebie bardzo podobne.
Każde kolano to nie tylko kwestia geometrii
Na rzucie architektonicznym jedno czy dwa kolana mogą wyglądać jak drobny szczegół.
Z punktu widzenia instalacji mogą mieć jednak znaczenie dla dopuszczalnej długości i konfiguracji przewodu.
Dlatego podczas projektowania trasy warto ograniczać liczbę niepotrzebnych zmian kierunku.
Najlepsza trasa nie zawsze będzie najkrótsza w sensie geometrycznym, ale zwykle powinna być prosta, logiczna i zgodna z wymaganiami systemu przewidzianego dla konkretnego urządzenia.
W przypadku bardziej skomplikowanej architektury dobrze jest już na etapie koncepcji wykonać prosty schemat przebiegu przewodu.
Przewód a konstrukcja budynku
To kolejny temat, którego nie powinno się odkładać na etap montażu.
Przewód może przebiegać w pobliżu:
- stropów,
- belek,
- krokwi,
- słupów,
- wieńców,
- innych przewodów instalacyjnych,
- kanałów wentylacyjnych.
W nowoczesnym domu, gdzie instalacji jest coraz więcej, przypadkowe znalezienie miejsca na przewód może być bardzo trudne.
Dlatego warto przeanalizować jego przebieg na przekroju budynku.
Rzut pokazuje, gdzie znajduje się kominek. Przekrój pokazuje, czy można go rzeczywiście połączyć z zewnętrzem.
To jedna z najprostszych i najbardziej skutecznych zasad projektowych.
Kominek przy dużych przeszkleniach a przewód powietrzno-spalinowy
Duże przeszklenia ograniczają liczbę dostępnych fragmentów ścian zewnętrznych.
Jeżeli kominek ma znaleźć się przy dużym oknie lub drzwiach tarasowych, trzeba wcześniej sprawdzić, czy wybrana lokalizacja pozostawia odpowiednią możliwość wykonania przewodu.
Nie chodzi tylko o sam otwór w ścianie. Znaczenie ma cała geometria elewacji i wymagania dotyczące zakończenia systemu.
Dlatego przy projektowaniu nowoczesnego salonu warto równocześnie analizować:
- położenie kominka,
- okna,
- drzwi tarasowe,
- elewację,
- przewód powietrzno-spalinowy,
- konstrukcję budynku.
Szczególnie przydatny może być tutaj artykuł: Kominek gazowy przy dużych przeszkleniach – o czym pamiętać w projekcie?
A co w domu z rekuperacją?
W domu z wentylacją mechaniczną przewód powietrzno-spalinowy jest jeszcze jednym elementem, który należy skoordynować z projektem instalacji.
Nie oznacza to, że kominek gazowy i rekuperacja są rozwiązaniami, których nie można ze sobą połączyć. Istotne jest natomiast właściwe zaprojektowanie całego układu.
Projektant powinien znać lokalizację kominka odpowiednio wcześnie, aby możliwe było uwzględnienie jej w projekcie wentylacji i pozostałych instalacji.
Nie warto doprowadzać do sytuacji, w której instalatorzy spotykają się dopiero na budowie i każdy próbuje znaleźć miejsce dla swojego przewodu.
Więcej: Kominek gazowy a rekuperacja – co trzeba uwzględnić w projekcie?
Czy przewód można schować w zabudowie?
Takie rozwiązanie może być częścią projektu, ale zabudowa nie powinna być traktowana jako „magazyn na wszystkie instalacje”.
Przestrzeń wokół kominka ma określone funkcje i musi zostać wykonana zgodnie z wymaganiami urządzenia.
Projektując zabudowę, trzeba więc wiedzieć:
- którędy przechodzi przewód,
- jakie ma wymiary,
- jakie elementy systemowe będą zastosowane,
- jakie wymagania dotyczące odległości obowiązują,
- jak wygląda przejście przez kolejne przegrody.
Dopiero wtedy można zaprojektować zabudowę, która będzie zarówno estetyczna, jak i technicznie poprawna.
Właśnie dlatego projektowanie samego otworu i projektowanie przewodu powinny być prowadzone równolegle.
Szczególnie ważne jest zakończenie przewodu
Projektant nie powinien zajmować się wyłącznie tym, co dzieje się przy samym kominku.
Równie ważne jest miejsce, w którym przewód kończy się na zewnątrz budynku.
W zależności od zastosowanego rozwiązania może to być zakończenie przez ścianę lub ponad dachem. Konkretny sposób wykonania musi odpowiadać dokumentacji urządzenia i obowiązującym wymaganiom.
Trzeba więc sprawdzić lokalizację zakończenia w odniesieniu do:
- okien,
- drzwi,
- innych otworów budynku,
- połaci dachowej,
- elementów konstrukcyjnych,
- innych instalacji.
Nie należy ustalać tych odległości na podstawie ogólnych schematów znalezionych w internecie. W projekcie należy opierać się na właściwej dokumentacji technicznej i wymaganiach dotyczących konkretnego systemu.
Przewód a komin – to nie zawsze to samo
W potocznym języku wszystko, co odprowadza spaliny, bywa nazywane „kominem”.
Z punktu widzenia projektu warto jednak rozróżnić tradycyjny komin od systemu powietrzno-spalinowego przeznaczonego dla konkretnego urządzenia gazowego.
Kominek gazowy z zamkniętą komorą spalania może korzystać z dedykowanego systemu, który jednocześnie rozwiązuje doprowadzenie powietrza i odprowadzanie spalin.
Nie oznacza to jednak, że można zastosować dowolną rurę i poprowadzić ją w dowolny sposób.
System powinien być dobrany do urządzenia i wykonany zgodnie z jego dokumentacją.
A jeśli kominek znajduje się daleko od ściany zewnętrznej?
To częsta sytuacja w dużych, otwartych domach.
Kominek może być centralnym elementem salonu, podczas gdy najbliższa odpowiednia ściana zewnętrzna znajduje się kilka metrów dalej.
Nie oznacza to automatycznie, że trzeba zrezygnować z koncepcji.
Oznacza natomiast, że trzeba sprawdzić, czy konkretny model pozwala na zaprojektowanie takiej instalacji i jak będzie wyglądała jej trasa.
Czasami rozwiązaniem jest prowadzenie przewodu pionowo. Czasami konieczny będzie szacht lub inna przestrzeń techniczna.
W takich sytuacjach szczególnie ważna jest konsultacja przed rozpoczęciem budowy.

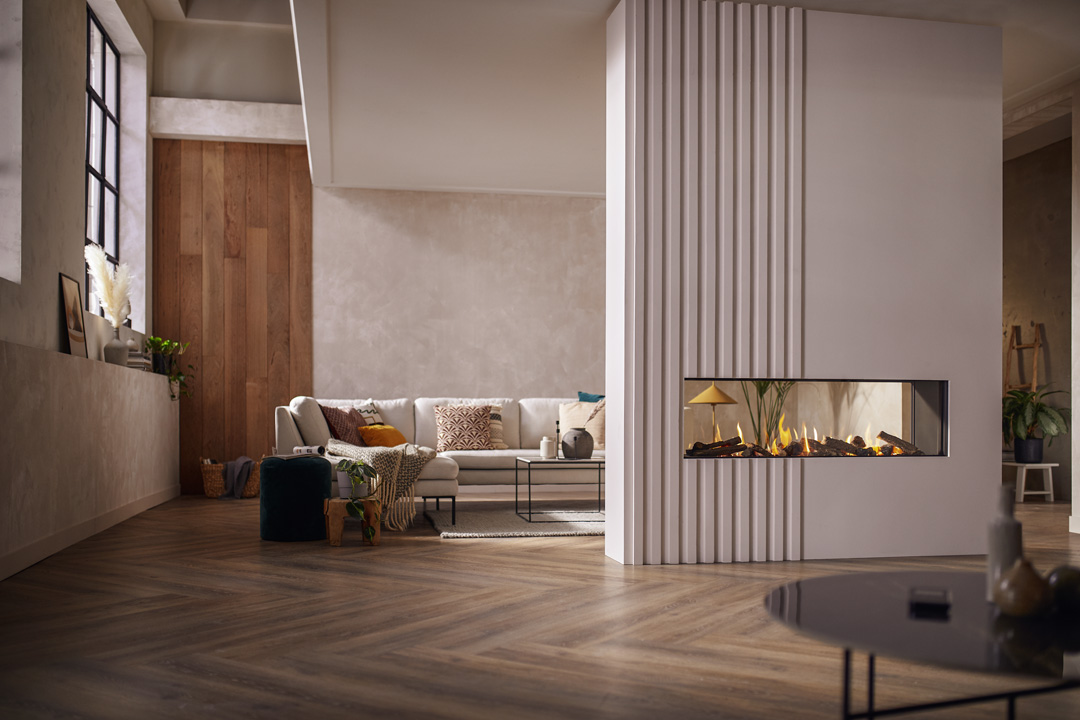

Kominek tunelowy – przewód trzeba zaplanować jeszcze wcześniej
Przy kominku tunelowym dochodzi jeszcze jeden aspekt.
Urządzenie może znajdować się wewnątrz domu, pomiędzy dwiema strefami, a więc niekoniecznie przy ścianie zewnętrznej.
To daje ogromne możliwości architektoniczne, ale jednocześnie zwiększa znaczenie wcześniejszego zaplanowania instalacji.
Jeżeli kominek ma pełnić funkcję room dividera, jego zabudowa może zostać zaprojektowana jako element całej przegrody. Przewód powietrzno-spalinowy trzeba jednak włączyć do tego rozwiązania od początku.
Warto przeczytać: Kominek tunelowy jako room divider – jak zaplanować takie rozwiązanie?
Przyłącze gazowe i przewód powietrzno-spalinowy powinny spotkać się w projekcie
Kominek ma dwa podstawowe wymagania instalacyjne, o których architekt powinien pamiętać od początku: doprowadzenie gazu oraz rozwiązanie powietrzno-spalinowe.
Nie należy projektować ich osobno.
Miejsce kominka powinno być analizowane wraz z:
- lokalizacją przyłącza gazowego,
- przebiegiem przewodu,
- przestrzenią techniczną,
- konstrukcją zabudowy,
- dostępem serwisowym.
W praktyce najlepiej przygotować jeden skoordynowany rysunek pokazujący wszystkie najważniejsze elementy.
Więcej o pierwszym z nich: Jak zaplanować przyłącze gazowe do kominka?
Nie wybieraj trasy przewodu tylko dlatego, że „zmieści się w suficie”
To pozornie praktyczne rozwiązanie jest często początkiem problemów.
Przestrzeń nad sufitem podwieszanym może wydawać się idealnym miejscem na przewód, ale trzeba sprawdzić rzeczywiste wymagania systemu, jego długość, zmiany kierunku, przejścia przez przegrody oraz możliwość wykonania całej instalacji zgodnie z dokumentacją.
Jeżeli sufit ma być minimalistyczny i pozbawiony obniżeń, przewód powinien zostać uwzględniony zanim ustalimy jego ostateczną wysokość.
W przeciwnym razie może się okazać, że piękny, równy sufit trzeba później obniżyć o kilkanaście czy kilkadziesiąt centymetrów.
Przewód trzeba przewidzieć także w przekroju
Przy bardziej wymagających projektach warto przygotować przekrój obejmujący całą trasę instalacji:
kominek → zabudowa → strop → poddasze / szacht → dach lub ściana zewnętrzna.
Dzięki temu można szybko sprawdzić:
- czy przewód ma odpowiednią przestrzeń,
- czy nie koliduje z konstrukcją,
- czy nie przecina innych instalacji,
- gdzie znajduje się zakończenie,
- jak zmienia się wysokość zabudowy,
- czy projektowany sufit jest możliwy do wykonania.
W wielu przypadkach jeden dobry przekrój jest wart więcej niż kilka kolejnych wizualizacji.
Co powinien dostać wykonawca?
Przed rozpoczęciem montażu wykonawca powinien mieć możliwość zapoznania się z projektem oraz dokumentacją konkretnego urządzenia.
W zależności od zakresu prac przydatne będą:
- rzut z lokalizacją kominka,
- przekrój zabudowy,
- wymiar urządzenia,
- dokumentacja techniczna,
- instrukcja montażu,
- schemat przewodu,
- informacje o rodzaju gazu,
- informacje dotyczące wentylacji i rekuperacji,
- projekt zabudowy.
Im wcześniej wykonawca otrzyma te informacje, tym łatwiej wykryć ewentualne kolizje.
Nie każdy instalator będzie dobrym konsultantem projektu
Przewód powietrzno-spalinowy jest elementem, przy którym szczególnie ważne jest doświadczenie z konkretną technologią.
Kominek gazowy nie jest po prostu kolejnym urządzeniem gazowym podłączonym do przypadkowego przewodu.
Trzeba jednocześnie rozumieć:
- wymagania urządzenia,
- system powietrzno-spalinowy,
- sposób wykonania zabudowy,
- wymagania dotyczące gazu,
- wentylację budynku,
- dostęp serwisowy,
- ograniczenia wynikające z projektu architektonicznego.
Dlatego przy nietypowych realizacjach warto konsultować projekt z ekipą, która ma doświadczenie w montażu właśnie kominków gazowych, a nie wyłącznie w ogólnych instalacjach gazowych.
Najczęstsze błędy przy projektowaniu przewodu
1. Wybór trasy dopiero na budowie
Najczęściej kończy się to kompromisem albo zmianą zabudowy.
2. Brak konkretnego modelu kominka
Bez dokumentacji urządzenia trudno określić rzeczywiste wymagania systemu.
3. Brak przekroju
Rzut może wyglądać poprawnie, podczas gdy w przekroju przewód koliduje ze stropem lub konstrukcją dachu.
4. Zbyt wiele zmian kierunku
Każde dodatkowe kolano trzeba ocenić w odniesieniu do wymagań konkretnego systemu.
5. Nieuwzględnienie innych instalacji
Przewód powietrzno-spalinowy nie jest jedyną instalacją, która musi znaleźć swoje miejsce w budynku.
6. Brak koordynacji z rekuperacją
Projekt kominka i wentylacji powinien być ze sobą skoordynowany.
7. Projektowanie zabudowy przed sprawdzeniem instalacji
Najpierw powstaje minimalistyczna ściana, a później okazuje się, że przewód wymaga dodatkowej przestrzeni.
8. Brak dostępu do urządzenia
Przewód może być poprawnie zaprojektowany, ale całość nadal może być trudna w późniejszym serwisowaniu.
Przewód powietrzno-spalinowy – checklista dla architekta
Przed zamknięciem projektu warto sprawdzić:
□ Czy znamy konkretny model kominka?
□ Czy mamy jego aktualną dokumentację techniczną?
□ Czy znamy wymagania dotyczące systemu powietrzno-spalinowego?
□ Czy przewód został naniesiony na rzut?
□ Czy wykonano jego przebieg w przekroju?
□ Czy sprawdzono długość i liczbę zmian kierunku?
□ Czy trasa nie koliduje z konstrukcją budynku?
□ Czy została skoordynowana z innymi instalacjami?
□ Czy uwzględniono rekuperację?
□ Czy wiadomo, gdzie przewód zakończy się na zewnątrz budynku?
□ Czy przewidziano wystarczającą przestrzeń w zabudowie?
□ Czy zapewniono możliwość późniejszego serwisu?
Jeżeli na któreś pytanie odpowiedź brzmi „jeszcze nie”, jest to dobry moment, żeby uzupełnić projekt.
Najlepszy przewód to taki, którego później nie widać
W dobrze zaprojektowanym wnętrzu użytkownik nie powinien zastanawiać się, którędy poprowadzono przewód powietrzno-spalinowy.
Ma widzieć kominek.
Cała reszta powinna zostać rozwiązana w taki sposób, aby nie zakłócała architektury wnętrza.
To jednak wymaga odwrotnej kolejności niż mogłoby się wydawać. Najpierw trzeba przewidzieć technikę, a dopiero potem ją ukryć.
Dlatego projektowanie przewodu powietrzno-spalinowego najlepiej prowadzić równolegle z wyborem miejsca na kominek, wymiarami otworu, projektem zabudowy i instalacją gazową.
Kominek powinien być wybrany odpowiednio wcześnie, jego wymagania powinny trafić do projektu, a przebieg przewodu powinien zostać zaakceptowany zanim ekipa rozpocznie prace na budowie.
Wtedy przewód przestaje być problemem, który trzeba gdzieś „upchnąć”. Staje się po prostu jednym z elementów dobrze zaprojektowanego domu.
